Beschreibung
Eigenschaften
Keine Hintergrundbeleuchtung, zeigt den letzten Inhalt auch nach dem Ausschalten lange an
Ultra-niedriger Stromverbrauch, im Grunde ist Strom nur zum Auffrischen erforderlich
SPI-Schnittstelle zum Anschluss an Controller-Boards.
Kommt mit Entwicklungsressourcen und Handbuch
Spezifikationen
Betriebsspannung: 3.3V
Schnittstelle: 3-Wire SPI, 4-Wire SPI
Umrissmaß: 48mm × 33mm
Displaygröße: 27,6 mm × 27,6 mm
Punktabstand: 0,138 × 0,138
Auflösung: 200 × 200 Pixel
Displayfarbe: schwarz, weiß
Graustufen: 2
Vollständige Aktualisierungszeit: 2s
Energiereserve: 26.4mW (typ.)
Standby-Leistung: < 0,17 mW
Betrachtungswinkel: > 170

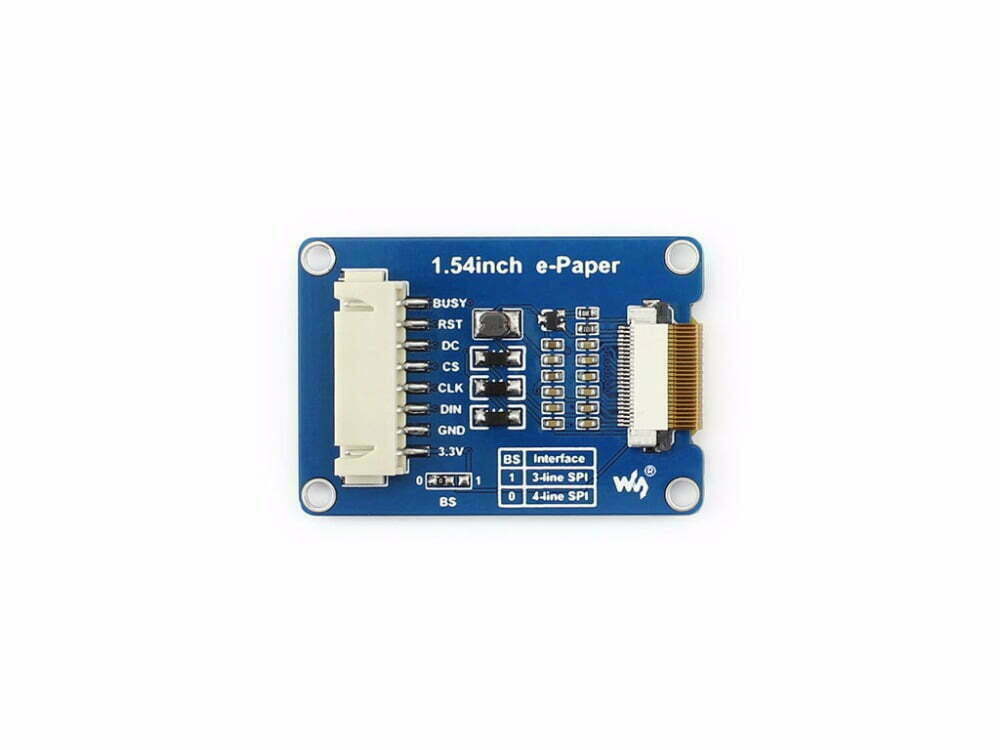

Schnittstellen
VCC > 3,3 V
GND > Erdung
DIN > SPI MOSI Pin
CLK > SPI SCK Pin
CS > SPI Chipauswahl, low active
DC > Daten / Befehlsauswahl (high für Daten, low für Befehl)
RST > externer Reset, low aktiv
BUSY > Belegtstatus-Ausgang, low aktiv
Lieferumfang
1x E-Ink Display
1x Kabel mit Female-Jumper Enden
